中央電視臺新臺址建設工程主樓(A標段)沉降觀測
本項目位于北京市朝陽區東三環中路32號，東三環中路東輔路與光華路十字交叉路口的東北角。
本工程建筑主樓結構形體如下圖1.1所示，由底邊邊長為160m、高度為760m的正四角錐通過幾何切割而成，結構形式采用鋼混、鋼框架組合結構，基礎形式為筏板基礎和樁基礎。主樓由東西兩座塔樓、裙房及基座組成，建筑最大高度為234米，地上總建筑面積約40萬平方米。東西兩座塔樓呈6度傾斜狀，地上分別為44層、51層，地下均為3層，塔樓在37層以上部分用14層高的L形懸臂結構連為一體。東塔及西塔的幾何平面形狀均為矩形，邊長分別為43m ×58m 以及43m ×50m。裙房為9層，裙房平面為L(zhǎng) 形，與塔樓、懸臂結構形成一個空間閉合的環狀結構。

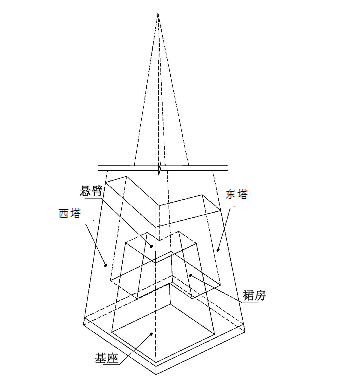

圖1.1建筑結構形體示意圖
獨特建筑造型為建筑物的設計與施工帶來了極大的挑戰。懸臂部分最大長度為75米，5萬噸重量需要由懸臂結構承擔并傳遞給塔樓;兩塔樓連體傾斜，有互相靠近的趨勢，連體結構除承擔懸臂荷載外，還需承擔兩塔樓間的相互作用;傾斜和懸臂造成的結構變形控制難度極大，完全不同于常規結構。并在塔樓與裙房、塔樓與地下車庫、裙房與地下車庫間設計了多條后澆帶，其中東西方向有7條，南北方向有6條。另外本工程地處抗震設防烈度8度的高烈度設防區，又是重要標志性建筑，安全等級為I級，設計使用年限為100年。項目建成后實景圖如下圖1.2。

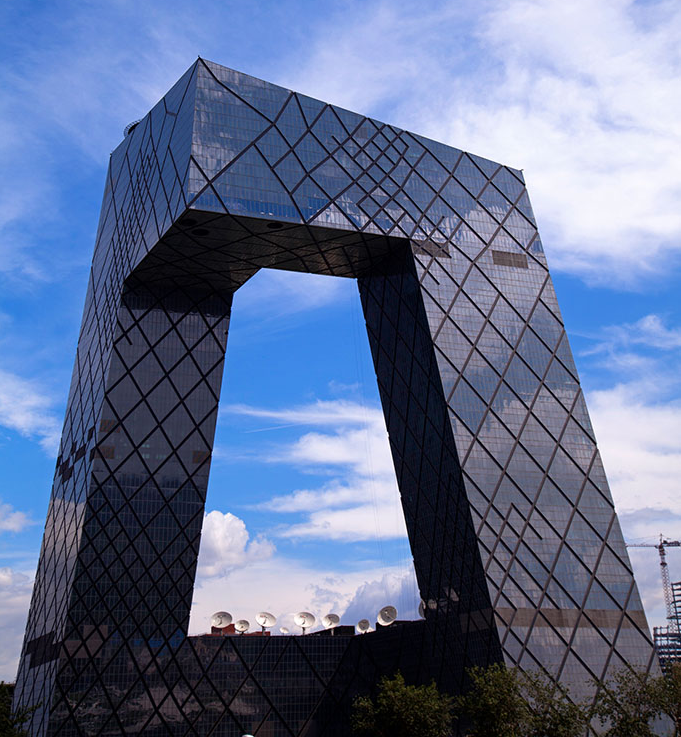

圖1.2央視新臺址主樓實景圖
